K-Means 聚类：从零实现 + 图像压缩

K-Means 是最经典的无监督聚类算法，它把数据点自动分成 KK 个簇（cluster），每个簇用一个质心（centroid） 代表。本笔记分两部分：

  1. 从零实现 K-Means 的两个核心步骤，并在二维数据上运行；
  2. 把 K-Means 应用到图像压缩：一张 128×128 的彩色图片有 16384 个像素，每个像素有 R、G、B 三个值，用 K-Means 把颜色聚成 16 类，用 16 种颜色近似整张图片，实现压缩。

算法核心只有两步，反复交替进行：

  1. 分配（Assign）：把每个样本分给离它最近的质心；
  2. 更新（Update）：把每个质心移动到它名下所有样本的平均位置。

重复以上两步直到质心几乎不再变化。

1. 导入工具库​

导入所需的库。utils 模块提供数据加载与绘图辅助函数（load_data 用于加载练习用的二维数据）。

设置中文字体，确保图表中的中文标签正常显示。

import numpy as np
import matplotlib.pyplot as plt
from utils import *  # 该模块包含数据加载和绘图辅助函数

%matplotlib inline

# 设置中文字体
plt.rcParams["font.family"] = ["sans-serif","SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

2. 步骤一：分配最近的质心​

find_closest_centroids 实现「分配」步骤：对每个样本 x(i)x^{(i)}，计算它到所有 KK 个质心的欧氏距离，取距离最小的那个质心的下标作为它的归属：

c(i)=arg⁡min⁡k ∥x(i)−μk∥2c^{(i)} = \arg\min_k \, \| x^{(i)} - \mu_k \|^2

关键点：

  • X[i] - centroids 借助广播，同时算出该样本到所有质心的差值；
  • 差值平方后按特征求和（axis=1），再开根号即得欧氏距离；
  • np.argmin 返回距离最小的质心索引。
def find_closest_centroids(X, centroids):
    """
    计算每个样本所属的最近质心

    参数:
        X (ndarray): (m, n) 输入数据，m个样本，每个样本n个特征
        centroids (ndarray): (k, n) k个质心的坐标

    返回:
        idx (array_like): (m,) 每个样本对应的最近质心的索引
    """

    # 设置质心数量
    K = centroids.shape[0]

    # 初始化返回结果
    idx = np.zeros(X.shape[0], dtype=int)

    ### 开始代码 ###
    # 遍历每个样本
    for i in range(X.shape[0]):
        # 计算当前样本到每个质心的距离
        distances = np.sqrt(np.sum((X[i] - centroids) ** 2, axis=1))
        # 找到距离最近的质心索引
        idx[i] = np.argmin(distances)
    ### 结束代码 ###

    return idx

验证「分配」步骤​

加载练习数据集 X（300 个二维点），手动指定 3 个初始质心，为每个样本分配最近的质心，并打印形状信息确认结果。最后调用单元测试验证函数实现正确。

# 加载数据
X = load_data()

# 选择初始质心（3个质心）
initial_centroids = np.array([[3,3], [6,2], [8,5]])

# 使用初始质心找到最近的质心
idx = find_closest_centroids(X, initial_centroids)
print("X的形状为:",X.shape)
print("X.shape[0]的值为:",X.shape[0])
print("质心集合形状为:",initial_centroids.shape)
print("最近质心索引idx的形状为:", idx.shape)
# 打印前三个样本的最近质心索引
print("前三个元素的最近质心索引为:", idx[:3])

# 单元测试
from public_tests import *
find_closest_centroids_test(find_closest_centroids)

3. 步骤二：更新质心​

compute_centroids 实现「更新」步骤：对每个簇，把质心移到该簇所有样本的平均值位置：

μk=1∣Sk∣∑x∈Skx\mu_k = \frac{1}{|S_k|} \sum_{x \in S_k} x

关键点：

  • idx == k 生成布尔数组，用来筛选出被分给第 kk 个质心的所有样本；
  • np.mean(samples, axis=0) 沿样本轴求平均，得到新质心的每个坐标。
def compute_centroids(X, idx, K):
    """
    根据每个质心所分配到的样本计算新的质心（取平均值）

    参数:
        X (ndarray):   (m, n) 输入数据点
        idx (ndarray): (m,) 每个样本对应的最近质心索引数组
        K (int):       质心/聚类的数量

    返回:
        centroids (ndarray): (K, n) 计算得到的新质心
    """

    # 有用的变量
    m, n = X.shape

    # 初始化返回结果
    centroids = np.zeros((K, n))

    ### 开始代码 ###
    # 遍历每个质心
    for k in range(K):
        # 找到分配给当前质心的所有样本
        #idx == k 是一个布尔数组（形状与idx相同），其中每个元素为True表示对应样本被分配给了第 k 个质心，False则表示没有。
        # 例如，若idx = [0,1,0,2]，则idx == 0的结果是[True, False, True, False]。
        samples = X[idx == k]  # samples.shape = (num_samples_assigned_to_k, n)
        # 计算这些样本的平均值作为新的质心
        centroids[k] = np.mean(samples, axis=0) #axis=0表示按列计算均值，即对每个特征计算均值
    ### 结束代码 ###

    return centroids

验证「更新」步骤​

用第 2 步得到的分簇结果 idx 计算新的质心，打印结果并交给单元测试验证。

K = 3
centroids = compute_centroids(X, idx, K)

print("计算得到的质心为:", centroids)

# 单元测试
compute_centroids_test(compute_centroids)

4. 组装完整的 K-Means​

run_kMeans 把「分配」和「更新」两步交替执行 max_iters 次，这就是 K-Means 的完整训练过程：

  1. 初始化质心（此处先手动指定）；
  2. 重复 max_iters 次：为所有样本分配最近质心 → 根据分配结果更新质心。

（代码里注释掉了逐步绘制的部分，可按需开启，观察质心逐步移动的轨迹。）

在练习数据集上运行 10 次迭代，质心会逐步移动到数据分布的中心位置。

def run_kMeans(X, initial_centroids, max_iters=10, plot_progress=False):
    """
    在数据矩阵X上运行K-Means算法，其中X的每一行是一个样本
    """

    # 初始化变量
    m, n = X.shape
    K = initial_centroids.shape[0]
    centroids = initial_centroids.copy()
    previous_centroids = centroids.copy()
    idx = np.zeros(m)

    # 运行K-Means
    for i in range(max_iters):

        # 输出进度
        print(f"K-Means迭代 {i}/{max_iters-1}")

        # 为每个样本分配最近的质心
        idx = find_closest_centroids(X, centroids)

        # 可选：绘制进度
        # if plot_progress:
        #     plot_progress_kMeans(X, centroids, previous_centroids, idx, K, i)
        #     previous_centroids = centroids.copy()

        # 根据分配结果计算新的质心
        centroids = compute_centroids(X, idx, K)

    plt.show()
    return centroids, idx

在示例数据集上运行​

加载示例数据集并运行完整的 K-Means 训练，观察质心如何在迭代中收敛。

# 加载示例数据集
X = load_data()

# 设置初始质心
initial_centroids = np.array([[3,3],[6,2],[8,5]])
K = 3

# 迭代次数
max_iters = 10

# 运行K-Means算法
centroids, idx = run_kMeans(X, initial_centroids, max_iters, plot_progress=True)

5. 随机初始化质心​

质心的初始位置会影响聚类结果。kMeans_init_centroids 使用常见的随机初始化策略：

  • 用 np.random.permutation 随机打乱样本下标；
  • 取前 KK 个样本作为初始质心（相当于随机挑选 KK 个真实样本点）。
def kMeans_init_centroids(X, K):
    """
    初始化K个质心，用于在数据集X上运行K-Means算法

    参数:
        X (ndarray): 数据点
        K (int):     质心/聚类的数量

    返回:
        centroids (ndarray): 初始化的质心
    """

    # 随机重排样本索引
    randidx = np.random.permutation(X.shape[0])

    # 选取重排后的前K个索引取样本作为初始质心
    centroids = X[randidx[:K]]

    return centroids

6. 应用：用 K-Means 压缩图像​

图像压缩的核心思想：用少量颜色近似海量颜色。

  • 原始图片 bird_small.png 的形状为 (128, 128, 3)，共 16384 个像素，每个像素是一个 RGB 三元组；
  • 把像素值归一化到 [0,1][0, 1]，再重塑成 (16384, 3) 的矩阵，每行就是一个 3 维样本；
  • 取 K=16K = 16，用 K-Means 把 16384 种颜色聚成 16 类，每个像素只需记录「属于哪一类」。

训练完成后，idx 记录了每个像素所属的颜色类别。

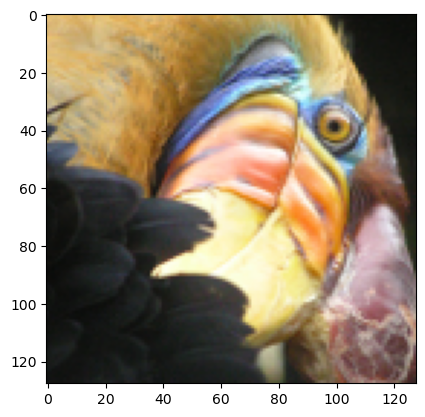

# 加载鸟类图像
original_img = plt.imread('bird_small.png')

# 显示原始图像
plt.imshow(original_img)
print("原始图像的形状为:", original_img.shape)

# 将像素值归一化到0-1范围
original_img = original_img / 255

# 将图像重塑为m x 3的矩阵，其中m是像素数量
# 这里m = 128 x 128 = 16384
# 每行包含红、绿、蓝三个通道的像素值
# 这就是我们将用于K-Means的数据集矩阵X_img
X_img = np.reshape(original_img, (original_img.shape[0] * original_img.shape[1], 3))

# 在图像数据上运行K-Means算法
# 可以尝试不同的K值和最大迭代次数
K = 16
max_iters = 10

# 使用上面实现的函数初始化质心
initial_centroids = kMeans_init_centroids(X_img, K)

# 运行K-Means
centroids, idx = run_kMeans(X_img, initial_centroids, max_iters)

print("idx的形状:", idx.shape)
print("前五个像素的最近质心:", idx[:5])

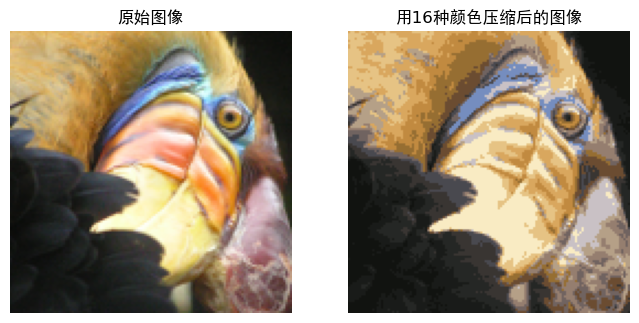

重建压缩后的图像​

用质心颜色替换每个像素（centroids[idx, :]），再把数据重塑回原始图像尺寸，与原图并排显示：

  • 左图：原始图像；
  • 右图：仅用 16 种颜色重建的图像。

肉眼可见压缩后的图像依然清晰，而每个像素只需 1 个索引即可表示，存储量大幅下降——这就是 K-Means 图像压缩的原理。

# 用质心索引表示图像
X_recovered = centroids[idx, :]

# 将恢复的图像重塑为原始尺寸
X_recovered = np.reshape(X_recovered, original_img.shape)

# 显示原始图像和压缩后的图像
fig, ax = plt.subplots(1, 2, figsize=(8, 8))
plt.axis('off')

ax[0].imshow(original_img * 255)
ax[0].set_title('原始图像')
ax[0].set_axis_off()

# 显示压缩后的图像
ax[1].imshow(X_recovered * 255)
ax[1].set_title(f'用{K}种颜色压缩后的图像')
ax[1].set_axis_off()

plt.show()
